关于酸雾净化塔结构介绍

关于酸雾净化塔结构介绍

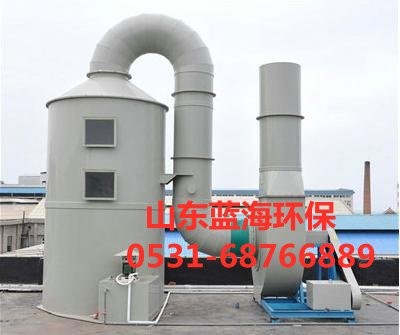

酸雾净化塔结构介绍:设备组成:喷淋吸收系统采用立式圆筒设计，由填料、喷淋装置、除雾装置、喷淋液循环泵和吸收塔组成。



(1)填料主要作为增加液气接触面积的装置，设置在吸收塔喷淋层的底部。该装置可以******提高气体吸收效率。此外，承载环体的托盘可使主喷淋区的废气均匀分布，使废气与托盘上液膜区的吸收液或洗涤液充分接触。托盘结构为PP网状多孔板，更便于气体和药液通过，水平放置在托盘支撑的结构上。



(2)喷淋装置吸收塔内的喷淋系统是由分配主管、支管和喷嘴组成的网络系统，配有循环泵。喷射层上安装有高压螺旋喷嘴，具有喷射角度***、喷射均匀、不易堵塞的***点，其作用是将喷射液体雾化。喷淋液由吸收塔循环泵输送至喷嘴，并喷入废气中。喷雾系统可以使药液在吸收塔内均匀分布，流经各喷雾层的流量相等。



(3)除雾装置的除雾器选用除雾塑料网棉，用于分离处理后的洁净气体携带的液滴。当废气通过循环药液的喷淋层后继续流经除雾器时，由于惯性，液滴残留在挡板上。因为保留的液滴也含有固体物质，所以存在挡板结垢的风险，需要定期清洗。

(4)喷淋液循环泵吸收塔循环泵安装在吸收塔旁的药柜内，用于回收吸收塔内的喷淋液。采用专用立式酸碱离心泵，包括泵壳、叶轮、轴、导向轴承、进口、密封箱、轴封、基础架和电机等。工作原理是叶轮高速旋转时产生的离心力使流体获得能量，即流体通过叶轮后，可以提高压力能和动能，从而可以输送到高处或较远的地方。同时，在泵的入口处形成负压，使流体能够被持续吸入。泵头由耐腐蚀材料制成。循环系统使用一段时间后，循环液废水排入废水处理池。



(5)喷淋吸收塔采用聚丙烯材料。在喷淋塔壳体的设计中，考虑到其工作环境比较恶劣，长期在酸性腐蚀下工作，既要承受塔体本身和溶液的压力，又要承受工作时的风压，既要求有******的耐腐蚀性，又要求有较高的抗拉、抗压强度，所以喷淋塔采用机械焊接工艺生产，强度高，质量可靠，性能***。



酸雾净化塔使用中的注意事项



1.如果酸雾净化塔在室外使用，冬季在塔体底部采取防冻措施。



2.该设备底部的水箱标有液位。使用前，需要根据液门标记注入吸收液。使用时要注意补充吸收液。



3.使用时，开启循环水泵2-3分钟后再启动鼓风机。停机时，先停止鼓风机1-2分钟，再停止循环水泵。



4.根据使用情况，定期检查塔体底池液体的酸度深度和排气口的气体净化程度。如果超标，更换底池吸收液。



5.请注意，客户服务应每一年半至两年维修一次酸雾净化塔，检查圆盘喷管和填料的堵塞情况，并进行清洁。
