酸雾净化塔产品结构及原理

浏览： | 2024-04-26 14:28

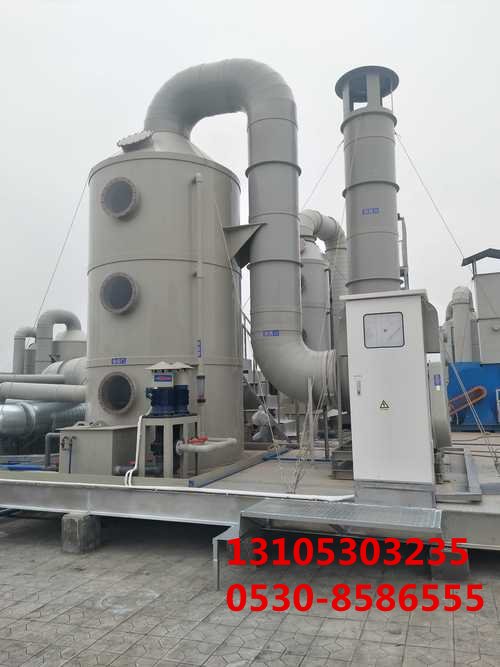

酸雾净化塔产品结构及原理

酸雾净化塔是一种用于处理酸性气体的设备，其工作原理主要是利用氢氧化钠溶液作为吸收中和液来净化酸雾废气。

以下是该设备的具体结构和原理：

1. 结构组成：

- 进风段：废气通过离心通风机压入或吸入进风段。

- 滤料层：废气上升至滤料层，与喷出的中和液接触并发生反应。

- 喷咀：设备包含多级喷咀，用于喷洒吸收液。

- 旋流板：增强气液接触效率，提高反应的充分性。

- 排风系统：包括风帽和排风管或风机，用于将处理后的气体排放到***气中。

- 复合玻璃钢贮液箱：用于储存吸收液，如氢氧化钠溶液。

- 保尔环滤料：提供气液反应的表面。

- 检视孔：有机玻璃制成，用于观察设备内部情况。

- 挡水板和风帽：防止液体飞溅出塔体。

2. 工作原理：

- 废气通过进风段进入塔内，然后向上流动至***滤料层。

- 在滤料层，废气与***级喷咀喷出的中和液接触并发生反应，吸收酸性物质。

- 吸收后的废气继续向上流动至***二滤料层，与***二级喷咀喷出的中和液再次接触反应。

- 经过多级喷淋和填料层的处理，废气中的酸性物质被有效吸收和中和。

- ***后，通过旋流板和排风系统，净化后的气体被排放到***气中。

3. 技术***点：

- 高效率：能有效去除废气中的酸性物质，如硫酸雾、硝酸雾和盐酸雾等。

- 耐腐蚀：使用耐腐蚀材料制造，如复合玻璃钢，能够抵抗酸性物质的侵蚀。

- 低能耗：设计上注重能耗低，噪音小。

- 美观耐用：外形美观***方，轻巧耐用，便于拆装和维护。

- 操作简便：操作简单，易于安装和维护。

综上所述，酸雾净化塔通过多级喷淋和填料层的设计，以及化学反应的原理，有效地去除了废气中的酸性物质，从而达到环保排放标准。
