酸雾净化塔设备结构详解

随着工业化进程的加快，酸雾等有害气体的排放问题日益严重，对环境和人体健康造成了极***的威胁。酸雾净化塔作为一种高效的废气处理设备，能够有效地去除工业排放中的酸性气体，减少环境污染。本文将详细阐述酸雾净化塔的设备结构及其工作原理。

一. 酸雾净化塔的设计原理

酸雾净化塔基于气液相接触的原理，通过吸收剂（通常是碱性溶液）与酸性气体进行化学反应，从而去除废气中的酸性成分。该过程通常包括气体的扩散、溶解和化学反应三个步骤。

二. 酸雾净化塔的主要部件

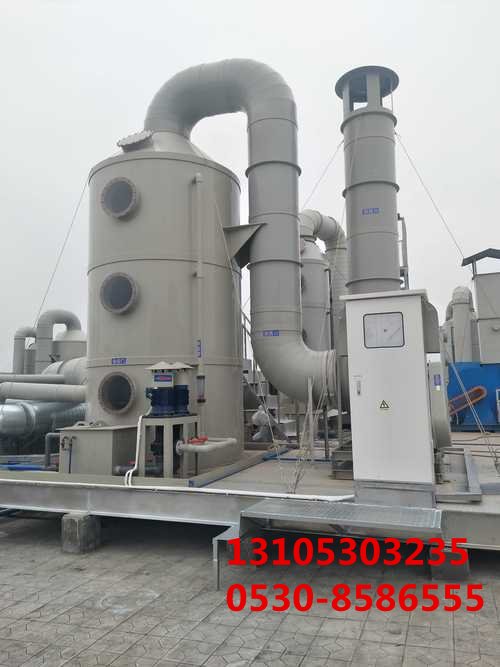

酸雾净化塔主要由塔体、填料层、分布系统、循环泵、喷头、除雾器等部分组成。

1 塔体

塔体是酸雾净化塔的外壳，通常采用耐腐蚀材料制成，如玻璃钢或塑料。塔体的形状有立式和卧式两种，立式塔体占地面积小，而卧式塔体便于检查和维护。

2 填料层

填料层是塔内的关键部分，提供了气液两相接触的表面积。填料可以是随机堆放的，也可以是规整排列的。常用的填料材料有聚丙烯、PVC等塑料材料，以及陶瓷等。

3 分布系统

分布系统确保气体和液体均匀分布在填料层中，包括气体入口分布器和液体分配器。这些分布器的设计对于提高净化效率至关重要。

4 循环泵

循环泵负责将吸收剂从塔底输送到塔***，然后通过喷头喷洒到填料层上。泵的选择需要考虑流量、扬程和耐腐蚀性。

5 喷头

喷头用于将吸收剂均匀喷洒在填料层上，以***化气液接触面积。喷头的设计和布局直接影响到净化效果。

6 除雾器

除雾器位于塔***，用于去除随气体带出的液滴，防止二次污染。除雾器通常由多层金属网或其他高效材料组成。

三. 工作流程

酸雾净化塔的工作流程如下：

1. 含酸气体从塔底进入，通过气体入口分布器均匀分布；

2. 吸收剂由循环泵抽送至塔***，经过喷头喷洒在填料层上；

3. 在填料层中，气体与液体充分接触，发生化学反应，酸性成分被吸收；

4. 净化后的气体上升至塔***，经过除雾器去除携带的液滴；

5. 清洁的气体***终从塔***排出，达到环保排放标准。

四. 维护要点

为了保证酸雾净化塔的正常运行和净化效果，需要定期进行维护，包括：

- 检查塔体和内部部件的完整性和耐腐蚀情况；

- 清洁填料层，防止堵塞和结垢；

- 检查和更换损坏的喷头和除雾器；

- 定期检查循环泵的性能，确保其正常工作；

- 根据工艺要求调整吸收剂的浓度和流量。

结论

酸雾净化塔是一种高效的废气处理设备，其合理的设备结构和***化的工作流程对于实现工业废气的净化至关重要。通过定期的维护和检查，可以确保酸雾净化塔长期稳定运行，保护环境免受酸雾的侵害。
